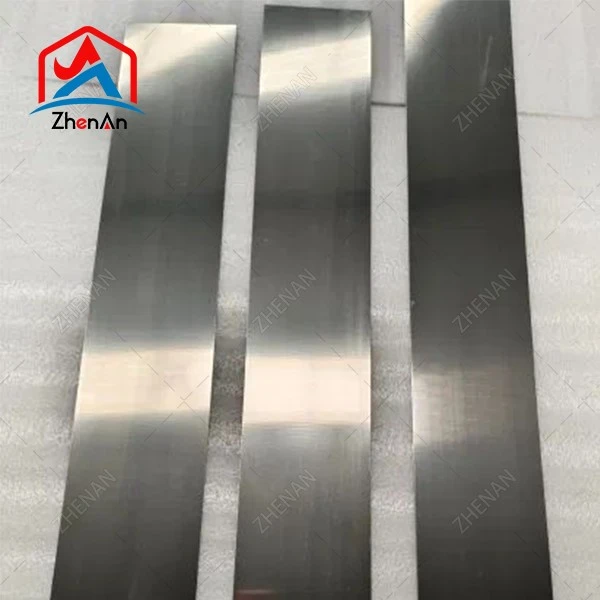

Placa de tantalio: un metal refractario construido para un servicio agresivo
La placa de tantalio se produce fundiendo tantalio de alta-pureza y luego forjando y laminando el lingote en láminas y placas, con recocido al vacío intermedio para controlar la estructura, la dureza y la planitud del grano. El metal tiene una red cúbica centrada en el cuerpo-, una densidad de aproximadamente 16,6 g/cm³ y un punto de fusión cercano a los 2996 grados, por lo que conserva una resistencia útil a temperaturas en las que muchos grados de acero inoxidable y níquel ya se deforman. Su verdadera distinción, sin embargo, es química: una fina película pasiva de óxido se forma instantáneamente en el aire y se vuelve a formar después de un daño mecánico, razón por la cual una placa de tantalio relativamente delgada se utiliza como barrera contra la corrosión en los equipos en lugar de como miembro estructural.
La placa se suministra completamente recocida,-libre de tensiones o-laminada, recortada a medida o con bordes laminados, y se puede suministrar con una superficie decapada, recocida-brillante o mecanizada dependiendo del método de unión posterior. Debido a que el tantalio sin alear permanece dúctil a temperatura ambiente, se puede cortar, perforar, hilar, embutir y soldar sin precalentamiento, siempre que el área de trabajo se mantenga limpia y el metal caliente esté protegido del oxígeno y el nitrógeno.
Especificación típica de placa de tantalio sin alear
| Propiedad | Valor típico o límite |
|---|---|
| Forma y estándar del producto. | Placas, láminas y tiras de tantalio sin alear según ASTM B708 |
| Grados comunes sin alear | R05200 (oxígeno bajo) y R05400 (oxígeno estándar) |
| Contenido de tantalio | 99,9 % y más, resto de tantalio |
| Densidad | aproximadamente. 16.6 g/cm³ |
| Punto de fusión | aproximadamente. 2996 grados |
| Oxígeno, máximo | 0,015 % en R05200; 0,030 % en R05400 |
| Nitrógeno, máximo | 0.010 % |
| Carbono, máximo | 0.005 % |
| Hidrógeno, máximo | 0.0015 % |
| Resistencia a la tracción, recocido | alrededor de 240 a 350 MPa |
| Alargamiento, recocido | 20 % mínimo |
| Conductividad térmica | aprox. 57 W/(m·K) |
| Rango de espesor | 0,1 mm a 50 mm |
El oxígeno y el nitrógeno son los elementos que deciden cómo se comporta una placa de tantalio en el taller, porque ambos aumentan la dureza y reducen el alargamiento. Un comprador que pretenda embutir profundamente o formar en frío un componente debe especificar el grado de bajo-oxígeno y solicitar datos de dureza y tamaño de grano registrados en el lote real que se enviará, en lugar de aceptar una declaración genérica de composición. La tolerancia del espesor, la planitud, el ancho y el estado de los bordes cortados son tan importantes como la química, ya que determinan cuánto material se desecha durante el corte y la soldadura.
Aplicaciones de procesamiento químico
La placa de tantalio se selecciona para plantas químicas porque resiste el ácido clorhídrico, el ácido sulfúrico, el ácido nítrico y muchos ácidos orgánicos en amplios rangos de concentración y temperatura, y porque tolera cloro-y otros medios oxidantes que atacan a la mayoría de los metales reactivos. Las tareas típicas incluyen placas de tubos y revestimientos de carcasa de intercambiadores de calor, vasijas de reactores y partes internas de columnas, termopozos, calentadores de bayoneta, discos de ruptura y carretes de tubería revestidos, donde unos pocos milímetros de tantalio separan el flujo del proceso de un soporte de acero estructural más económico.
Placas de tubos, deflectores y revestimientos de carcasa de intercambiadores de calor para servicio con ácido
Revestimientos de reactores, ejes de agitadores y tubos de inmersión en tareas de hidrocloración y nitración
Termopozos, sondas de muestreo y fundas de protección de instrumentos
Discos de ruptura y componentes de alivio de presión que no deben corroerse hasta fallar
Se deben respetar los límites del material: el ácido fluorhídrico, las mezclas que contienen fluoruro-y los álcalis concentrados calientes atacan rápidamente al tantalio, y la fragilización por hidrógeno se convierte en un riesgo al reducir fuertemente el servicio ácido a temperaturas elevadas. Cuando esas condiciones dominan, el tantalio es simplemente la barrera equivocada y el margen de corrosión no puede compensarlo.
Aplicaciones aeroespaciales, electrónicas y médicas
En el trabajo aeroespacial, la placa de tantalio se utiliza para componentes de secciones calientes-como revestimientos de cámaras de combustión, insertos de boquillas, accesorios de garganta y soportes estructurales de alta-temperatura, donde su punto de fusión y ductilidad retenida se combinan con una baja tasa de evaporación a alta temperatura. En electrónica, el metal sirve como objetivos de pulverización para resistencias de película delgada-y capas de barrera, como componentes captadores y de protección en dispositivos de vacío y como ayuda para la sinterización en la industria de los condensadores: la cadena de suministro de polvo está dominada por el tantalio, pero los productos de placas y láminas sustentan el equipo que lo procesa.
La fabricación de dispositivos médicos consume placas de tantalio sin alear para implantes, placas craneales y marcadores radiográficos, una ruta cubierta por estándares específicos de implantes-como ASTM F560 en lugar de solo por B708. También aquí las propiedades más importantes son el bajo contenido intersticial y la trazabilidad verificada de la masa fundida.
Fabricación, Manipulación y Control de Calidad
La soldadura de placas de tantalio normalmente se realiza mediante soldadura por arco de tungsteno con gas inerte en una atmósfera seca y controlada, con un escudo posterior y, para uniones críticas, una caja de guantes cerrada. La contaminación del baño fundido por oxígeno o nitrógeno produce una soldadura dura y quebradiza y es la causa más común de falla prematura en un recipiente revestido de tantalio-. El corte se puede realizar mediante mecanizado, chorro de agua o cizallamiento; El corte térmico introduce una zona afectada por el calor-contaminada que debe eliminarse mediante esmerilado antes del servicio.
La documentación de compra para una aplicación de barrera contra la corrosión-debe incluir el número de calor, la designación estándar aplicable, el análisis químico de los intersticiales importantes, los resultados de las pruebas mecánicas, el examen ultrasónico o con tintes penetrantes cuando se acuerde, y un certificado de origen. La placa destinada a equipos a presión también debe suministrarse con registros dimensionales que permitan al fabricante reproducir el espesor de diseño después del conformado.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre la placa de tantalio R05200 y R05400?
Los dos grados sin alear se diferencian principalmente en el contenido máximo de oxígeno. R05200 es el grado de menor-oxígeno con mejor ductilidad y formabilidad, mientras que R05400 permite más oxígeno, lo que aumenta la resistencia y la dureza pero reduce la cantidad de trabajo en frío que aceptará la placa.
P: ¿Qué productos químicos nunca deben manipularse en equipos de tantalio?
El ácido fluorhídrico, cualquier solución que contenga iones de fluoruro libres y las soluciones cáusticas concentradas calientes atacan rápidamente al tantalio. La fuerte reducción del servicio de ácido a alta temperatura también crea un riesgo de captación de hidrógeno y fragilización.
P: ¿Qué espesor debe tener la placa de tantalio para el revestimiento de un vaso?
Una placa delgada de aproximadamente 0,5 mm a 2 mm es común para los revestimientos, porque el metal funciona como una barrera y no como un muro de carga. El acero de soporte soporta la presión y el espesor del tantalio se establece mediante los requisitos de conformación, soldadura y tolerancia a la corrosión.
P: ¿Se puede soldar una placa de tantalio al acero?
No directamente. El tantalio forma fases intermetálicas frágiles con el acero, por lo que se utiliza una junta de transición o un respaldo unido por explosión- o unido mecánicamente, o el tantalio se suelda solo a sí mismo y se mantiene contra la carcasa de acero por otros medios.
P: ¿Qué información se debe indicar en un pedido de placa de tantalio?
Indique la designación y el grado de la norma, el espesor y la tolerancia, el ancho y la longitud, la condición de la superficie y los bordes, el tratamiento térmico o templado, los requisitos de prueba y si se requiere un examen ultrasónico entre pasadas o final, junto con el paquete de documentación necesario para la aplicación final.
P: ¿La placa de tantalio requiere un almacenamiento especial?
Manténgalo seco, separado de las herramientas de acero para evitar la contaminación con hierro y libre de etiquetas o tintas de marcado que contengan flúor-. Los guantes limpios y las herramientas de manipulación específicas de acero inoxidable o plástico evitan la contaminación de la superficie que luego causa defectos de soldadura.
